Self.Logger v10

Responsives Template zur Datenvisualisierung

Ich habe basierend auf Bootstrap und jQuery ein Template entwickelt, um die Solar-Log Daten (nach meiner Meinung) etwas zeitgemäßer darzustellen.

Der Name orientiert sich Sieglog 9.0.0, sozusagen als Nachfolger.

getested mit aktuellen Chrome, Firefox und Edge

Startseite

Übersicht über die aktuellen Daten incl. Wechselrichter-Statistiken.

Im Großbildschirm-Modus werden die Wechselrichter-Details nicht angezeigt.

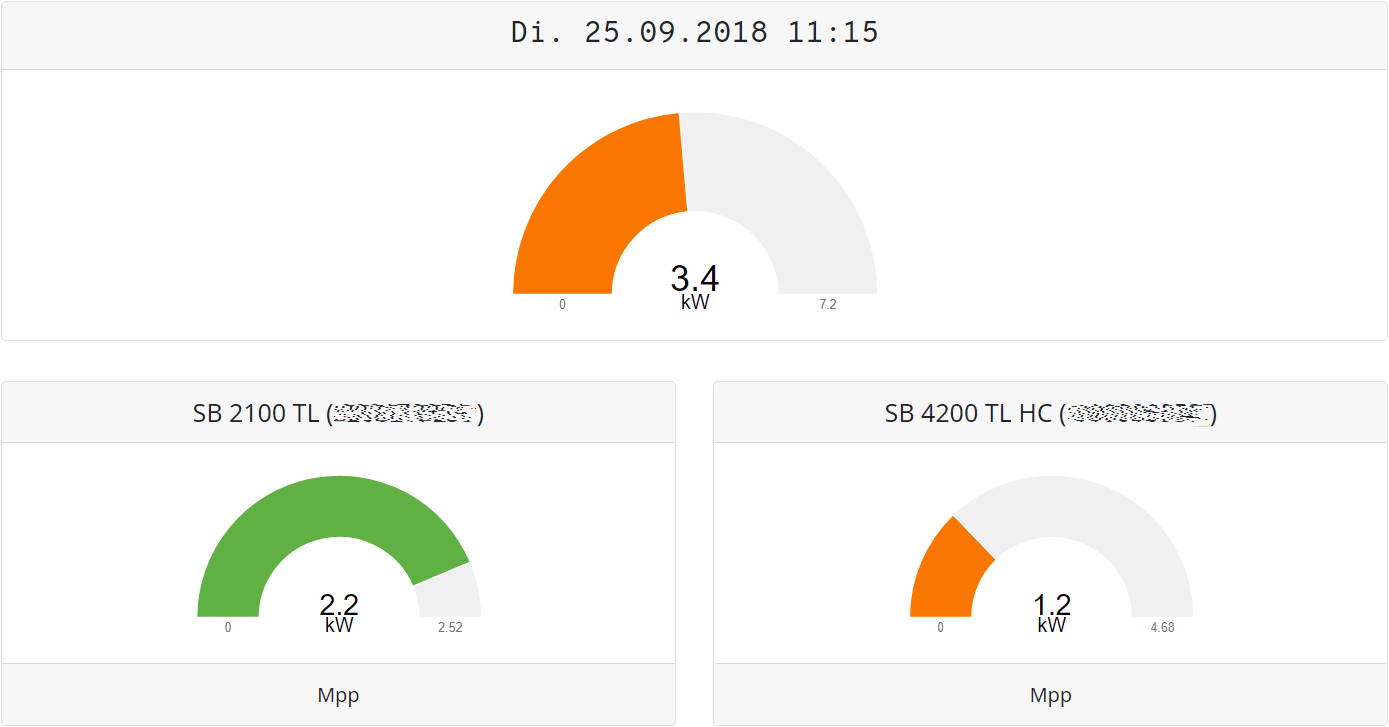

Aktueller Status

Darstellung des aktuellen Status der Anlage und der einzelnen Wechsel­richter als Leistungs-Diagramme.

Für den detailierten Wechselrichter-Status ist es erforderlich, dass in min_cur.js die aktuellen Wechselrichter-Leistungen (PacArr) mitgeschrieben werden.
Dies ist (vermutlich) mit Firmware ≥ 2.8.0 der Fall.

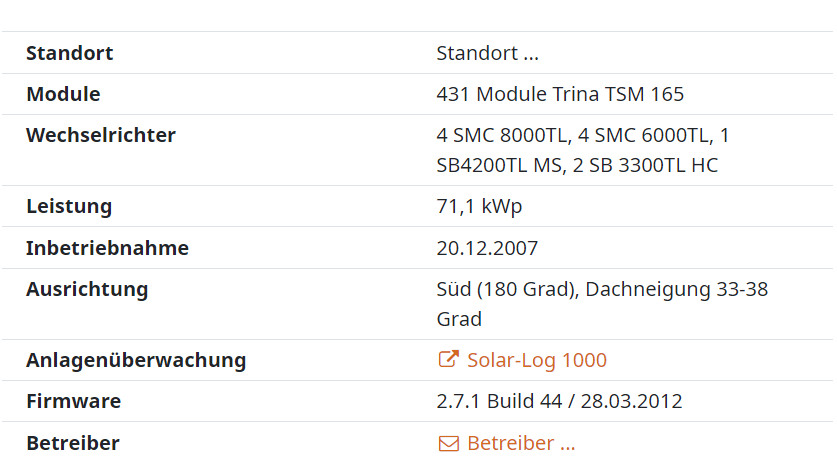

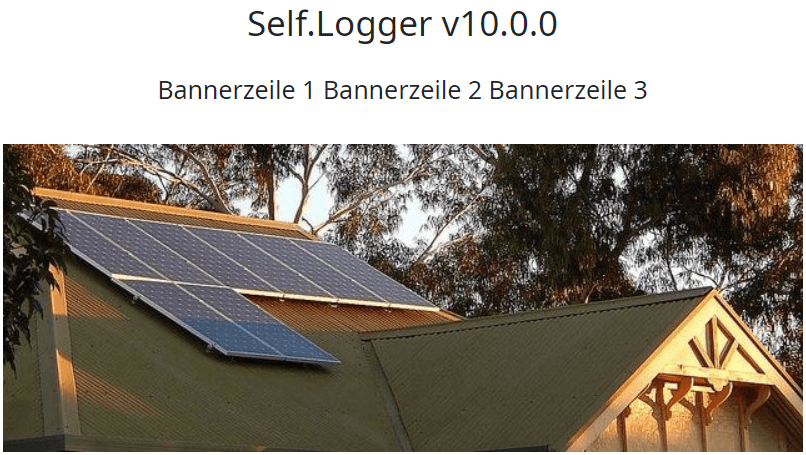

Anlageninfo

Anzeige des Anlagennamens, der Kopfzeilen, des Anlagenbildes und der im Solar-Log hinterlegten Daten.

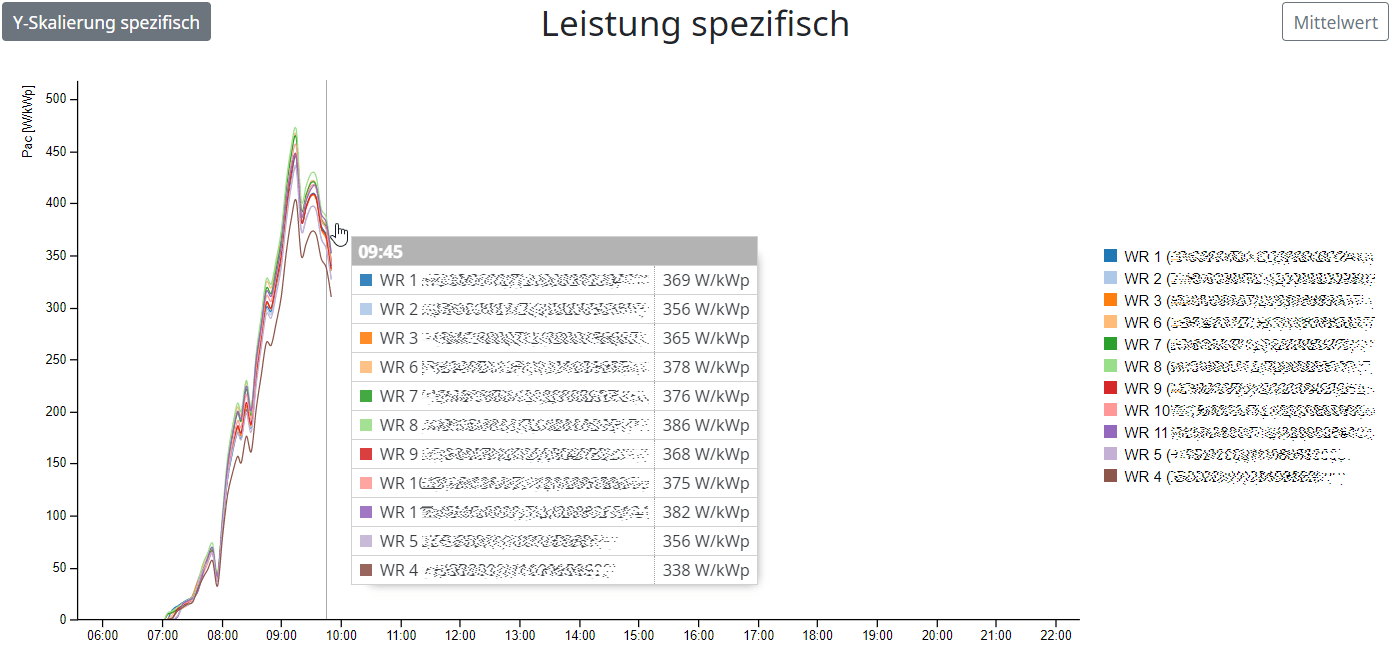

Tagesübersicht

Tastatur-Kürzel: Ctrl+1

Darstellung der Wechselrichter-Daten einzeln absolut oder relativ bzw. die Summe absolut bzw. der Durchschnitt relativ.

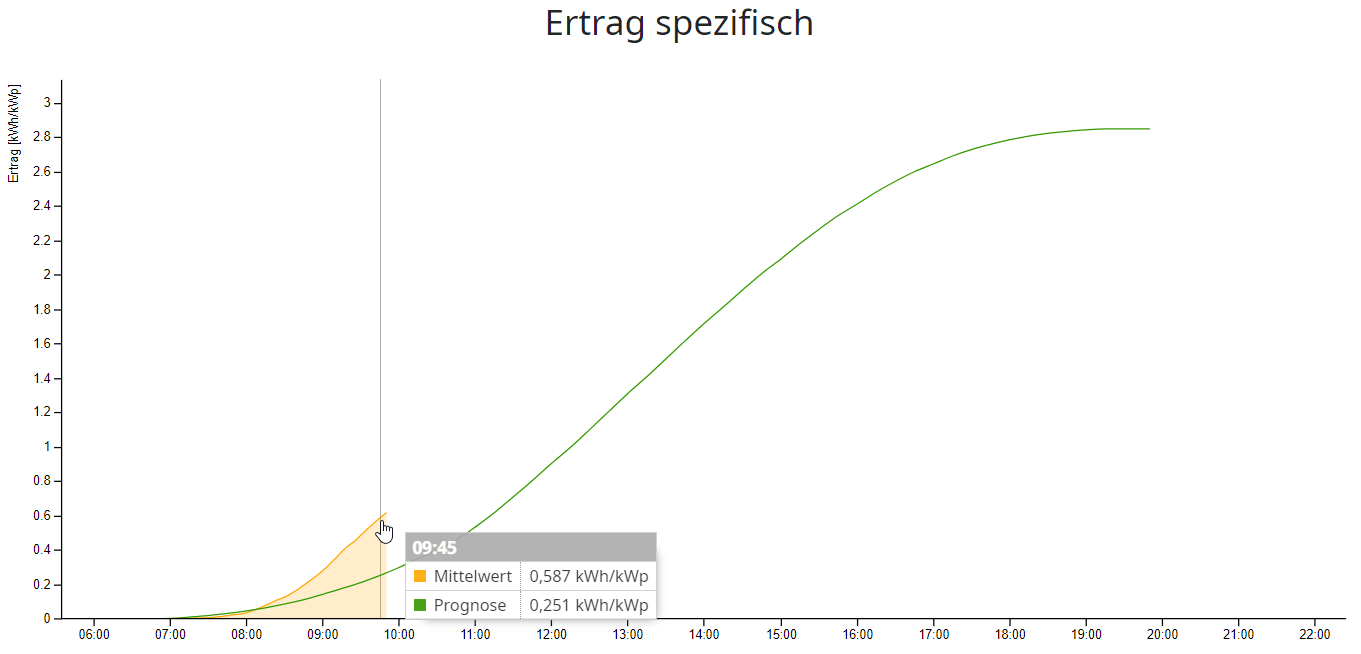

Wenn sowohl der Standort als auch die Ausrichtung der Anlage konfiguriert sind, werden auf den Summen- bzw. Durchschnitts­diagrammen jeweils die Prognose von Forecast.Solar angezeigt.

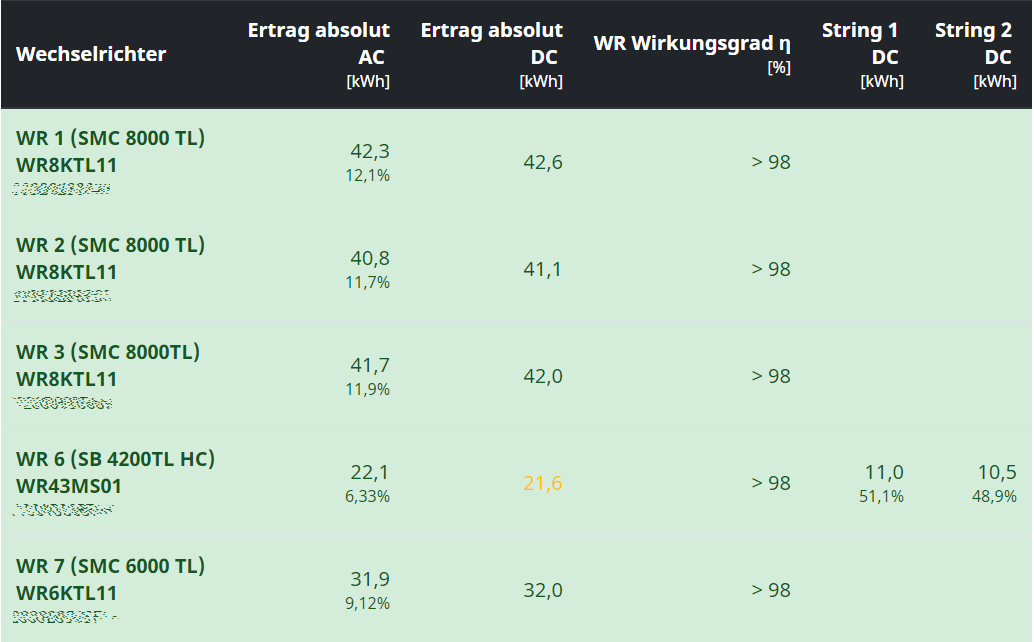

Detaildaten der Wechselrichter

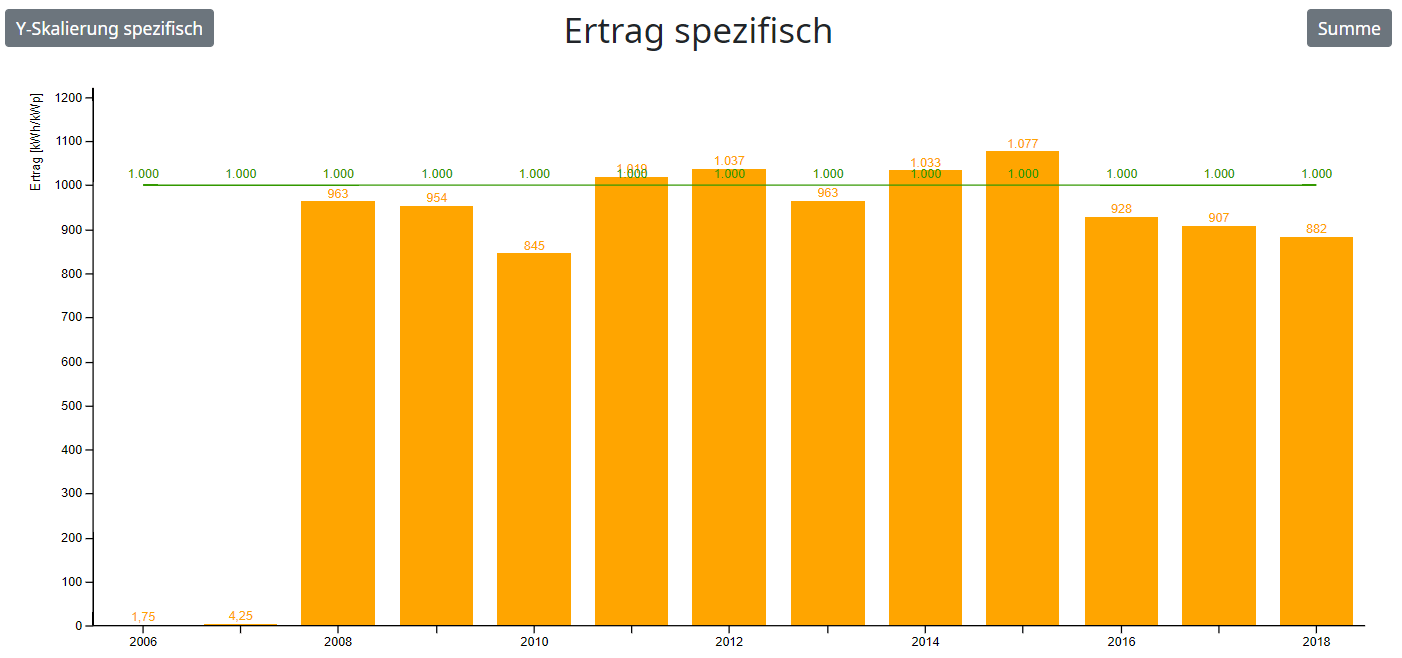

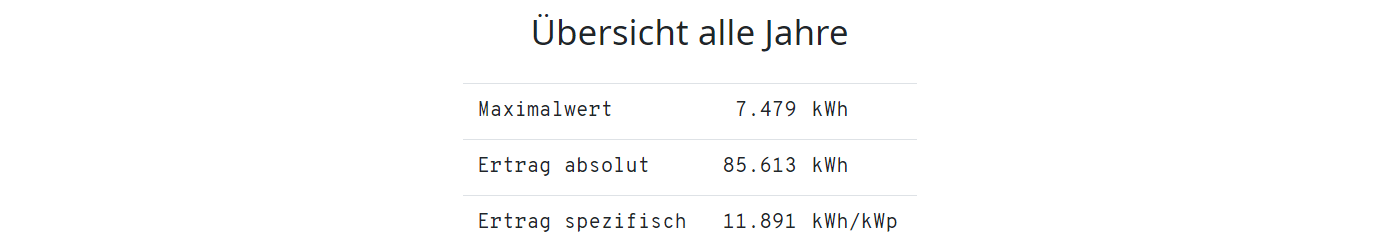

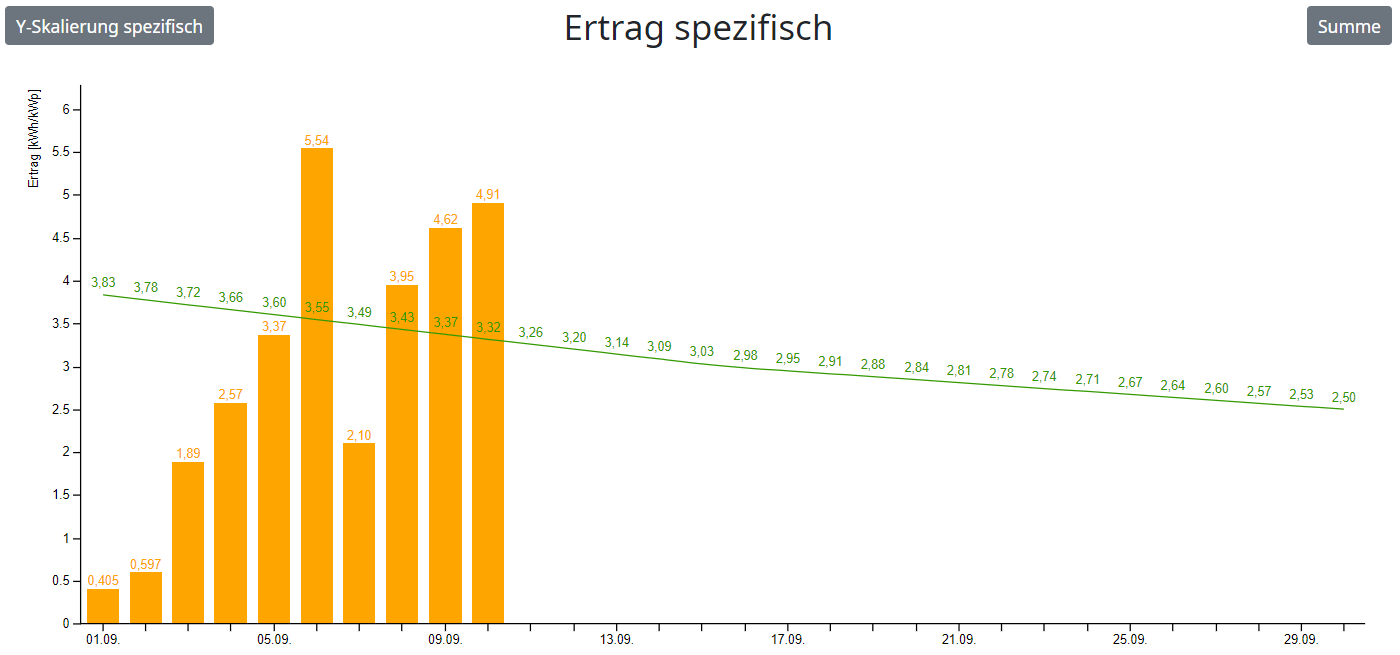

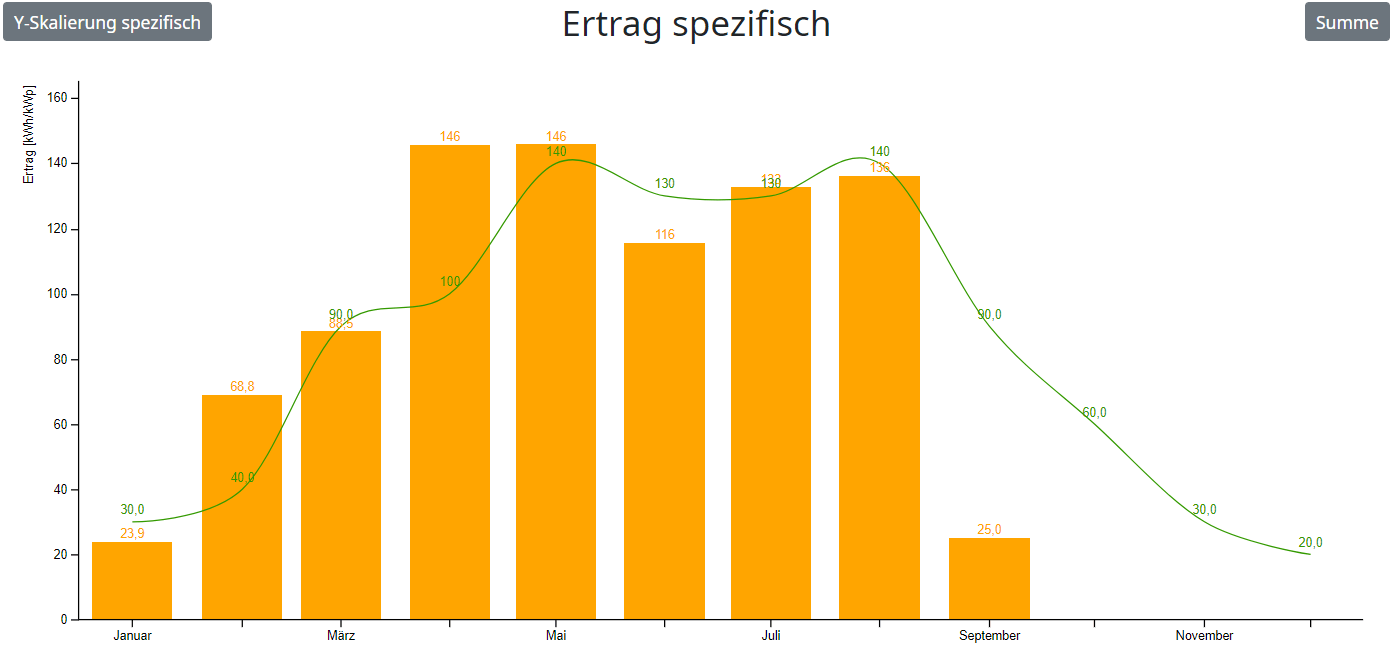

Monats- / Jahres- / Gesamtübersicht

Tastatur-Kürzel: Ctrl+2 / Ctrl+3 / Ctrl+4

Diagramme

Diese Ansichten sind ähnlich aufgebaut, ebenfalls mit den Ansichtsvarianten wie bei der Tagesansicht.

Durch Klicken auf einen Balken kann in die nächte Detail-Ebene (Drill-Down) gewechselt werden.

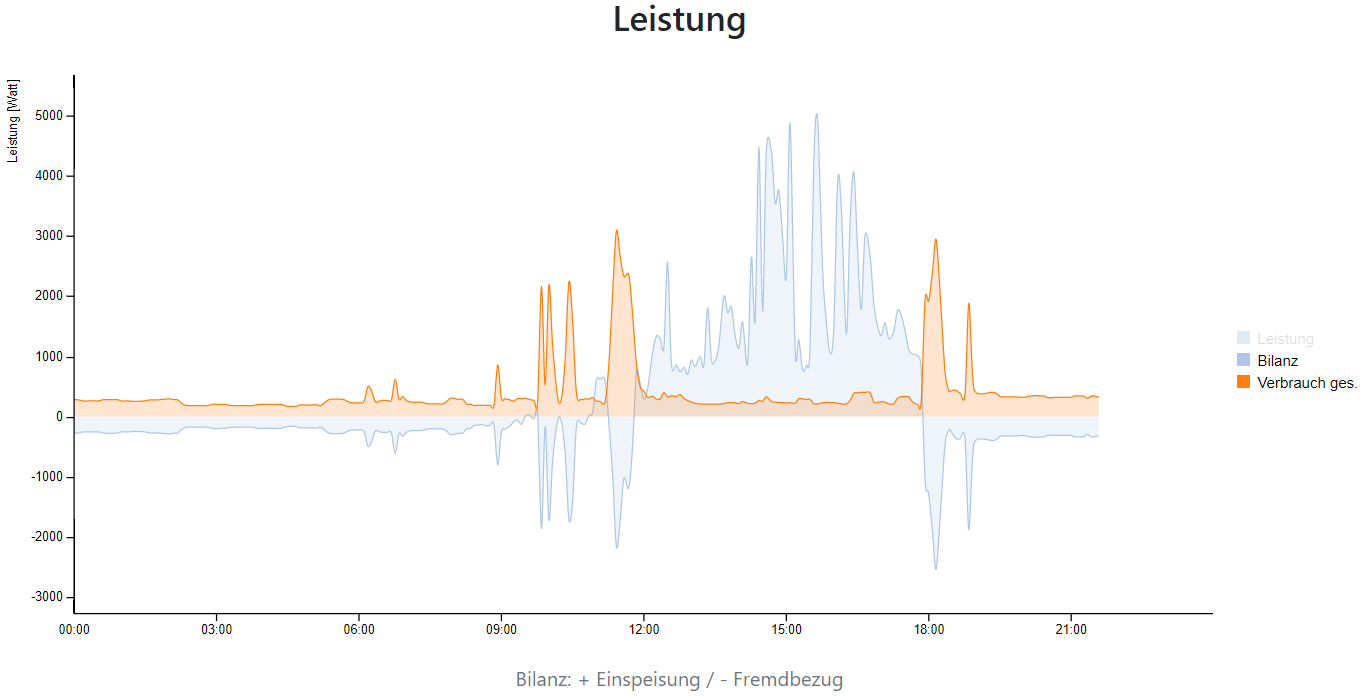

Bilanz

Wenn ein Verbrauchszähler installiert ist, werden auch der Eigen­verbrauch und der Fremdbezug in der absoluten Monats-Summenansicht angezeigt.

Durch Klicken auf den Ertrags-Balken kann zur entsprechenden Tagesübersicht, durch Klicken auf den Eigenverbrauchs- oder Fremdbezugs-Balken zur Tagesbilanz, gewechselt werden.

Da die Daten direkt aus den Tagesdateien berechnet werden, werden alle Verbrauchs­werte in der Vergangenheit aus Performancegründen für einen Tag im Browser gecacht.

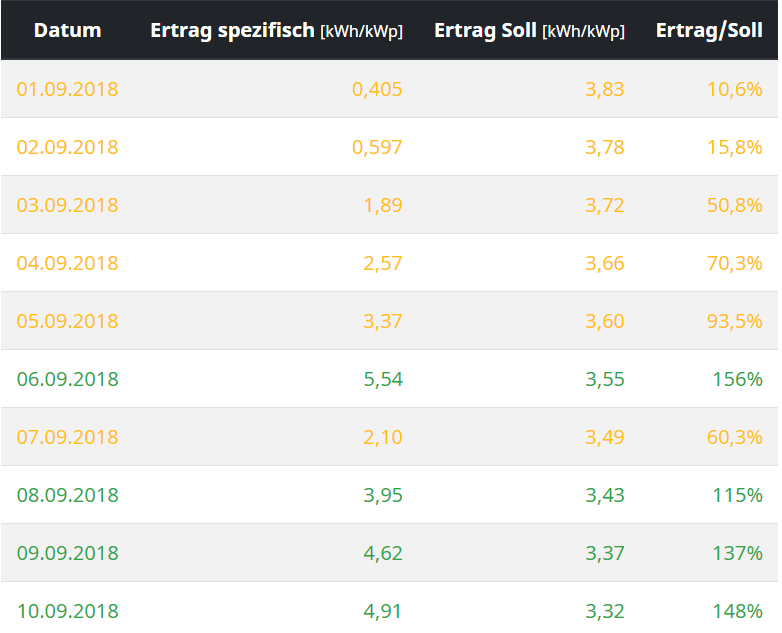

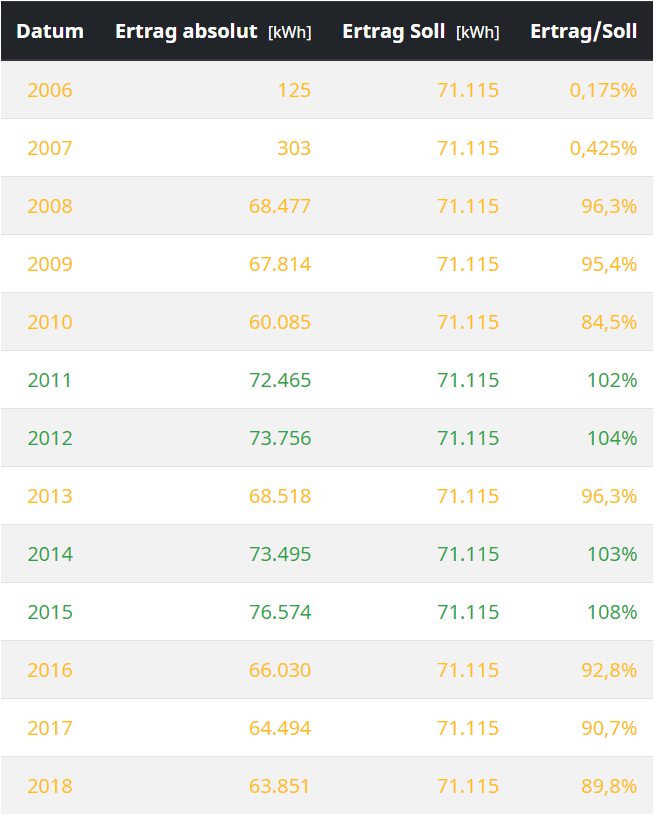

Details

Übersicht über die Periodenwerte mit Markierung kleiner oder größer Sollwerte.

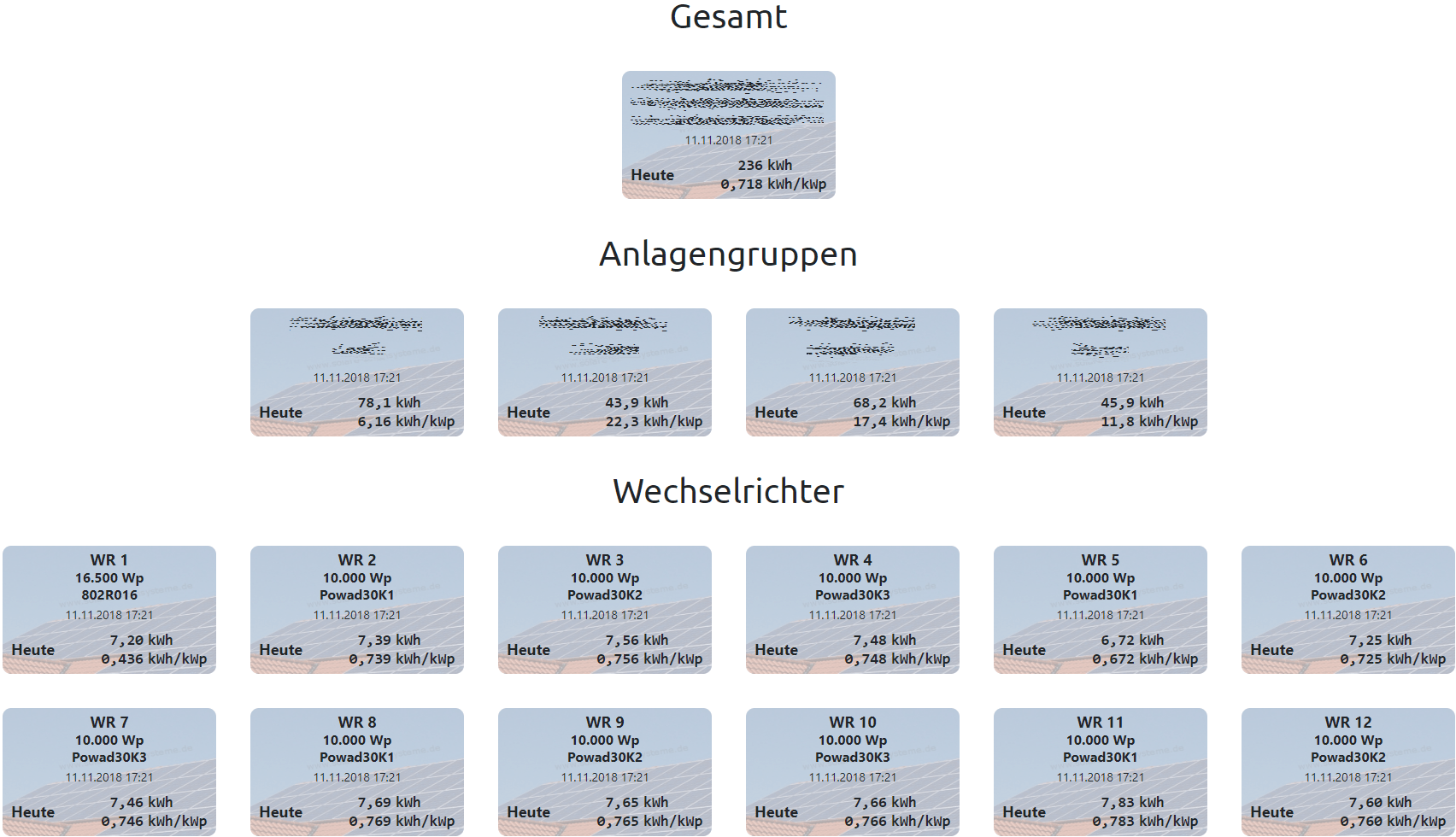

Wechselrichtervergleich

Übersicht der Daten für den aktuellen Tag.

  • Gesamtanlage
  • Anlagengruppen (wenn vorhanden)
  • Alle Wechselrichter

Die Anzeige erfolgt durch Widgets.

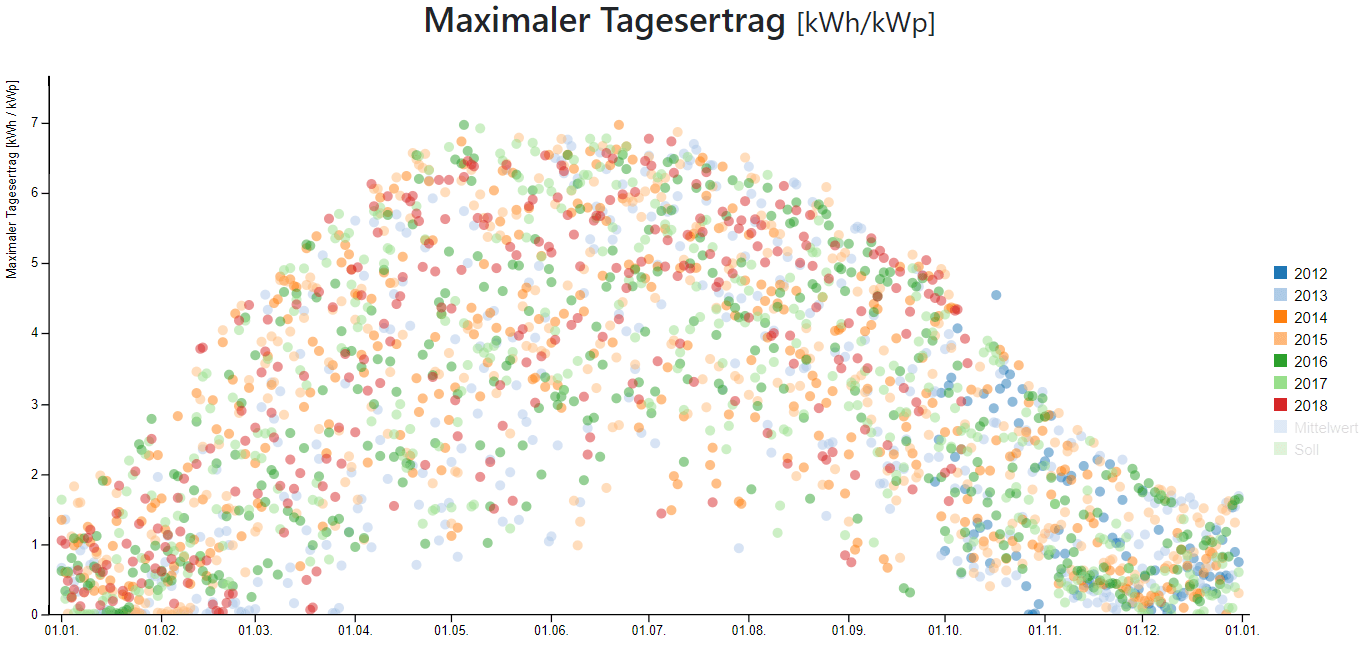

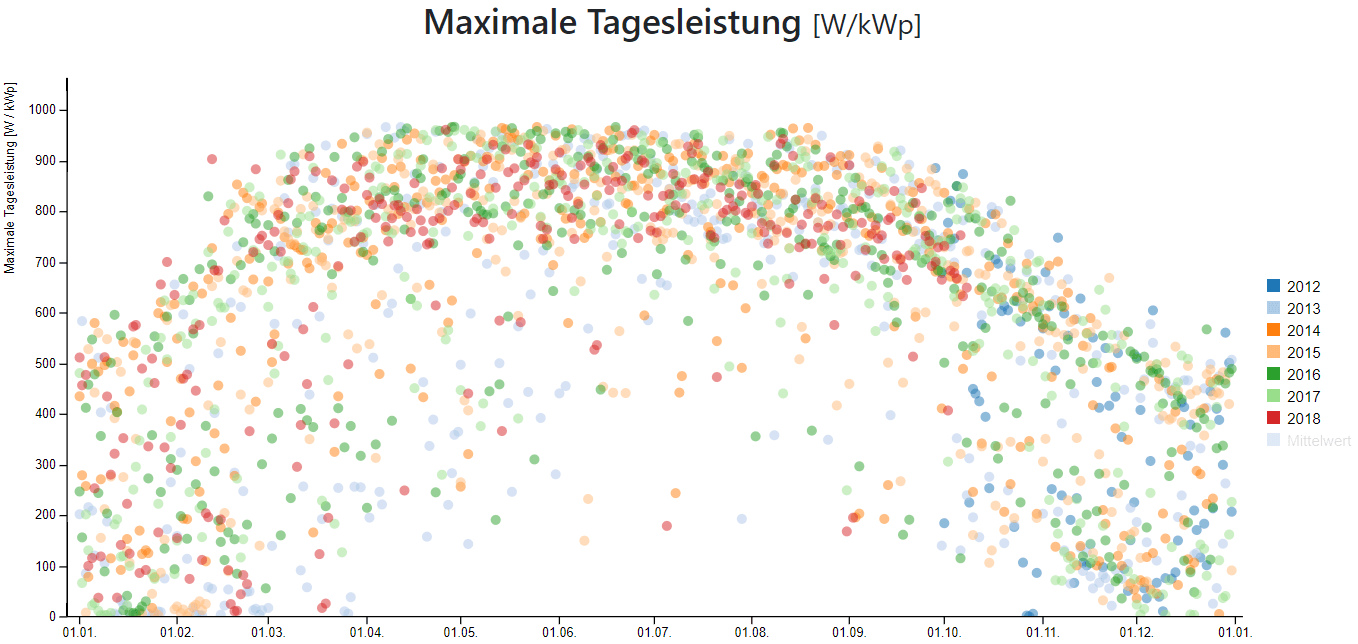

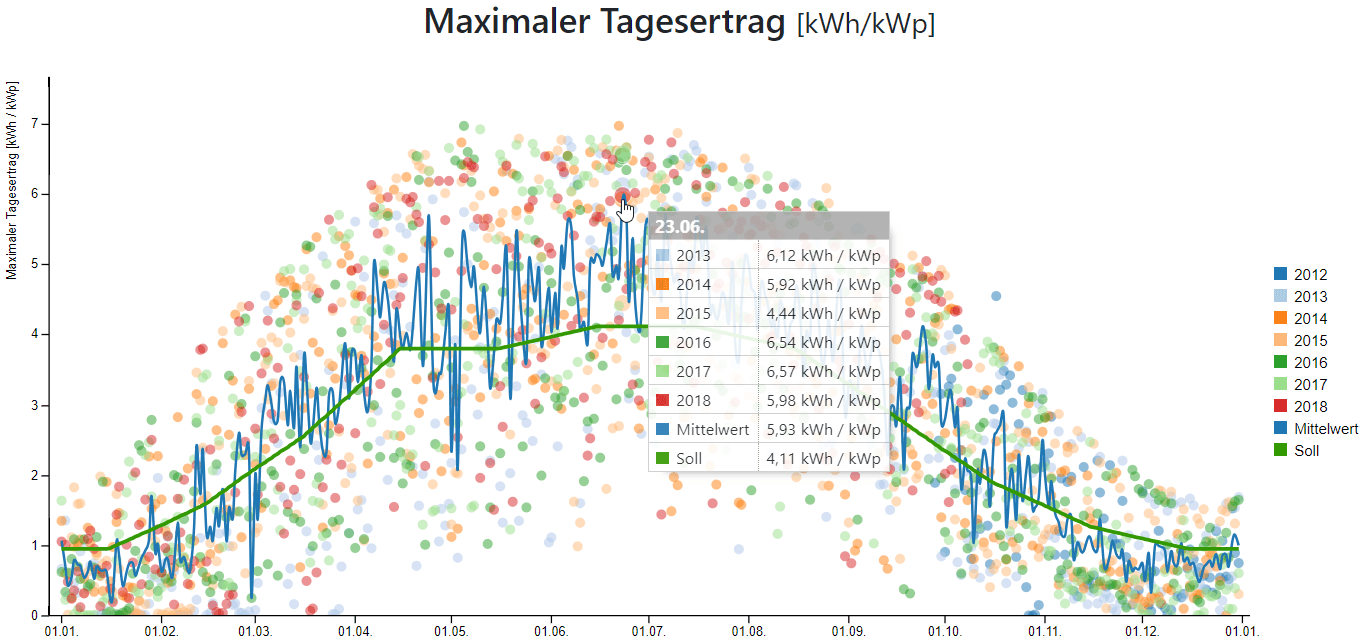

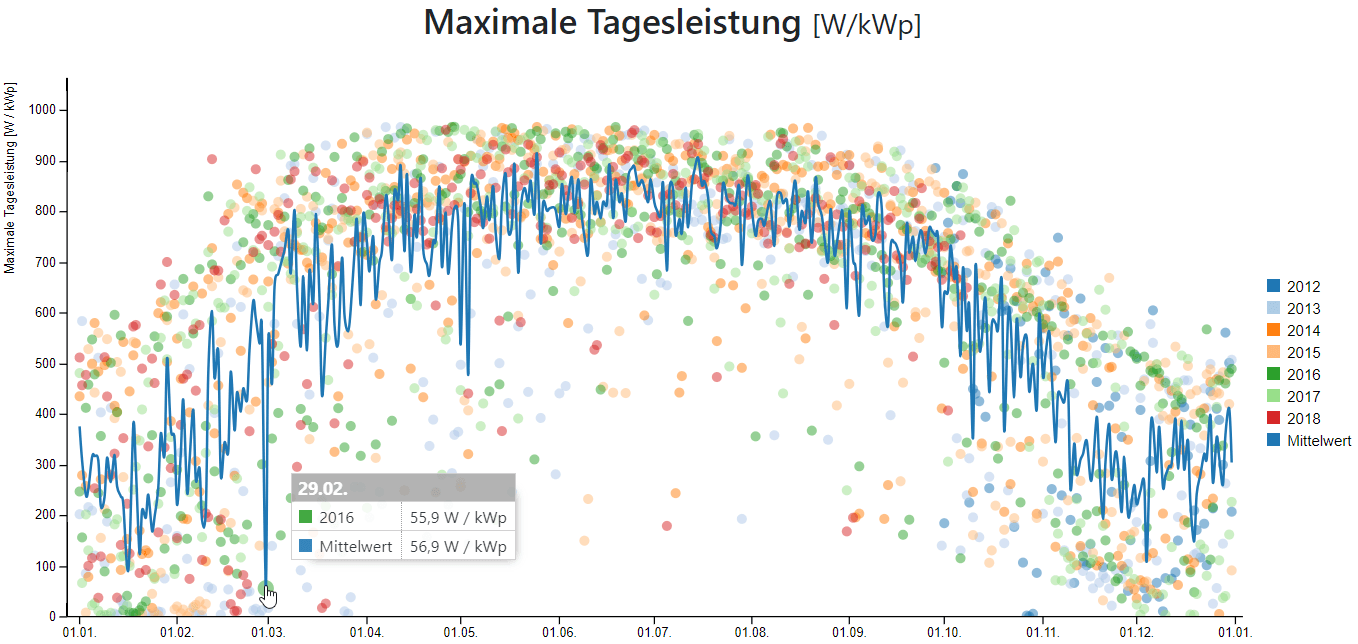

Streudiagramm

Maximale Leistungs- und Ertragswerte pro Tag und Jahr.

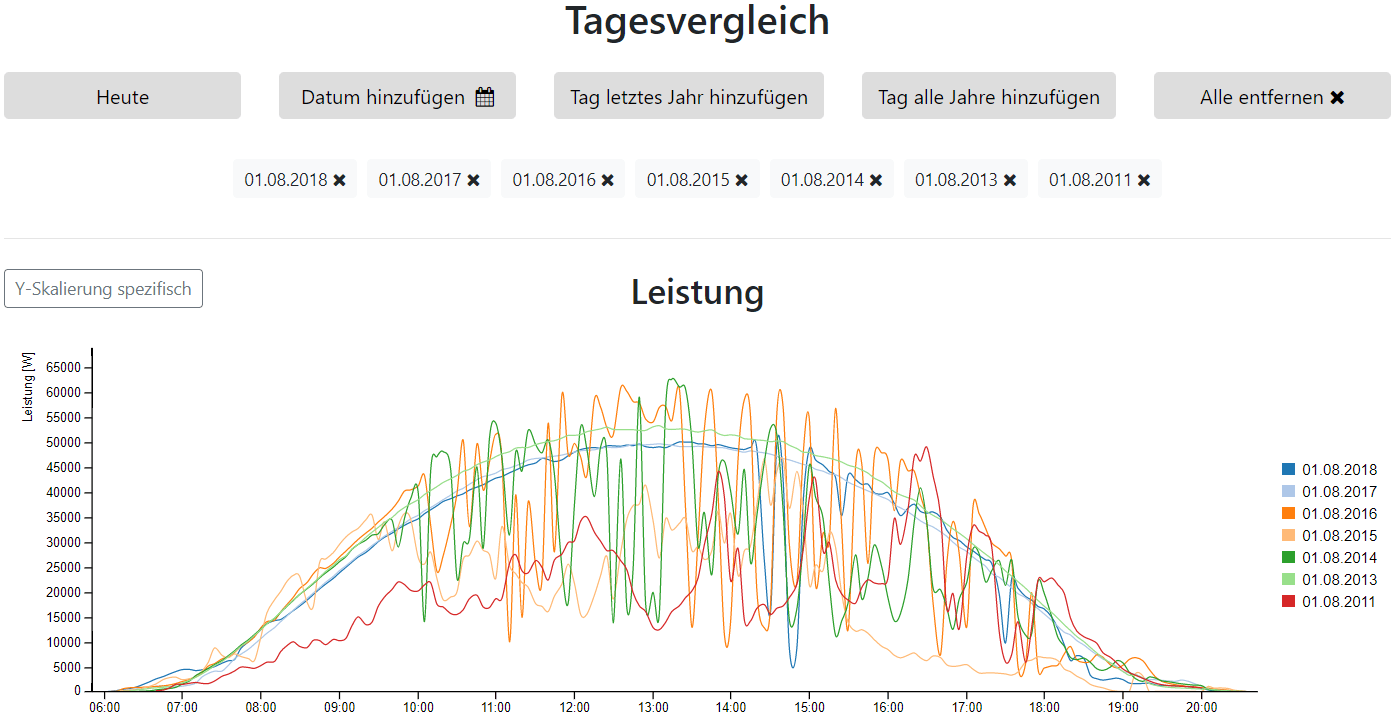

Tagesvergleich

Ansicht um Tagesverläufe beliebiger Tage übereinander zu legen.

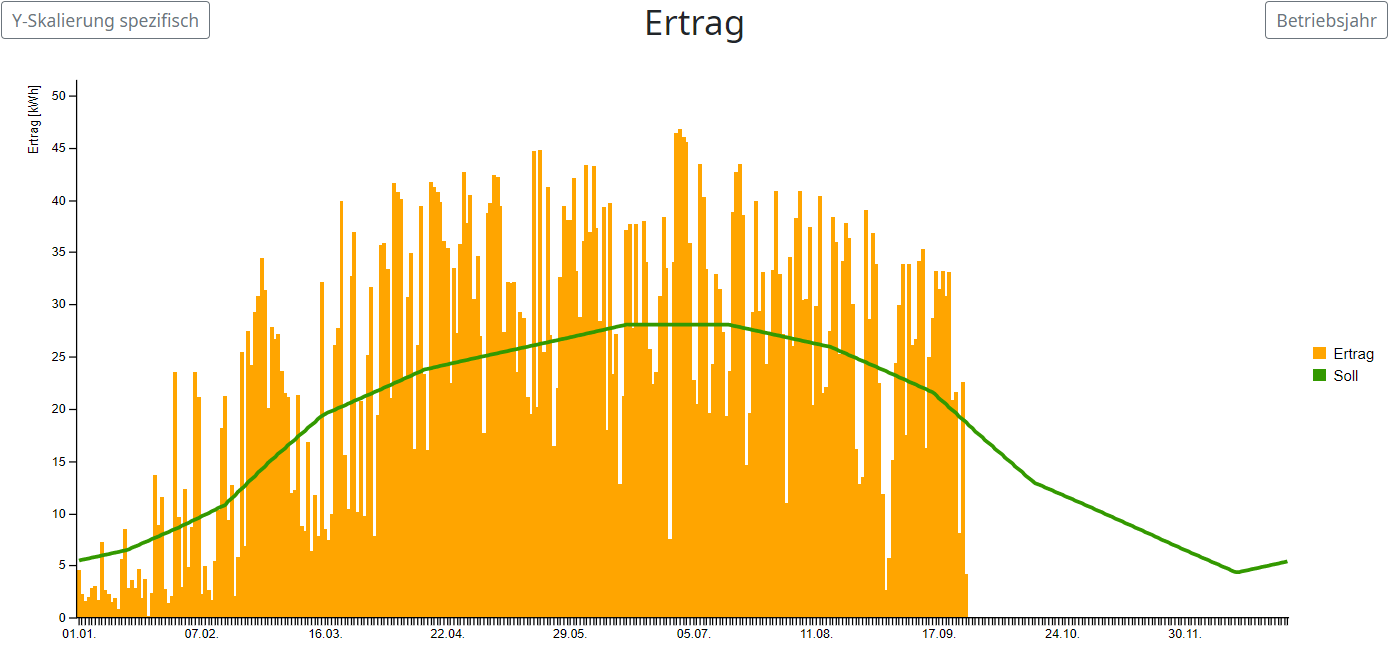

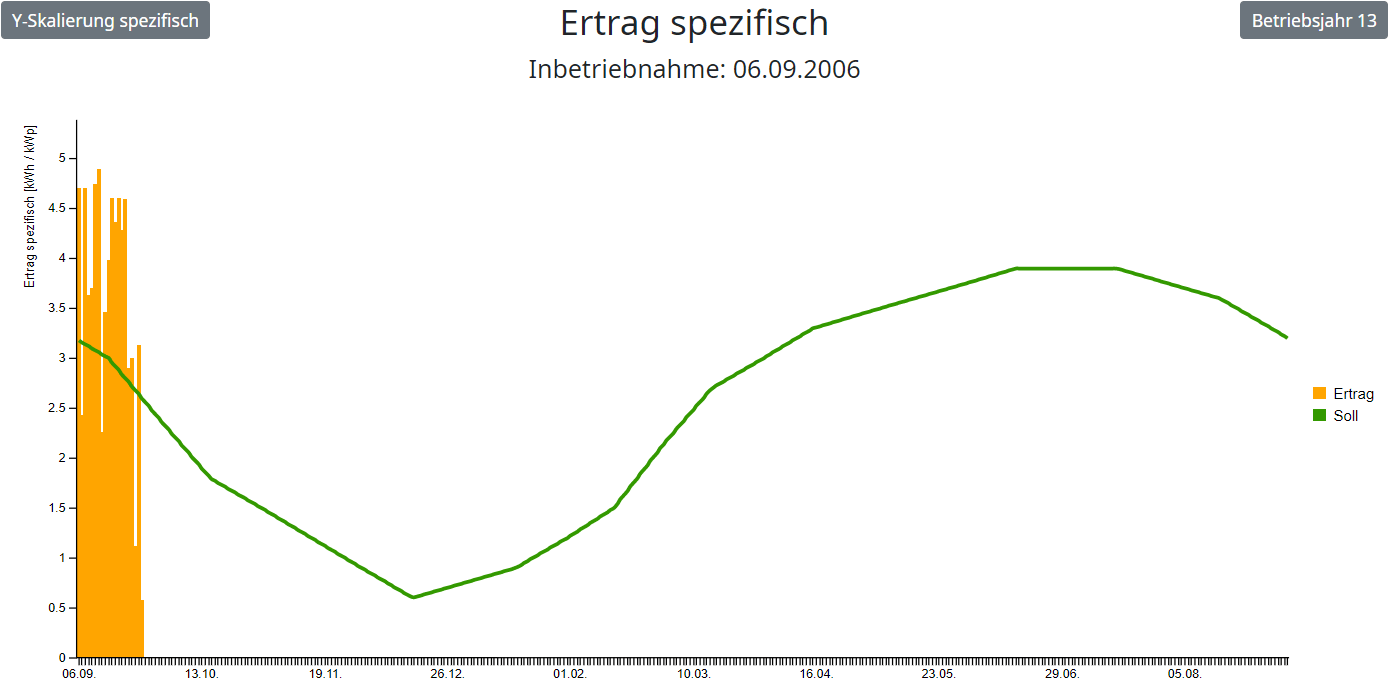

Jahresverlauf

Ertragsdaten im Jahres- bzw. Betriebsjahresverlaufes.

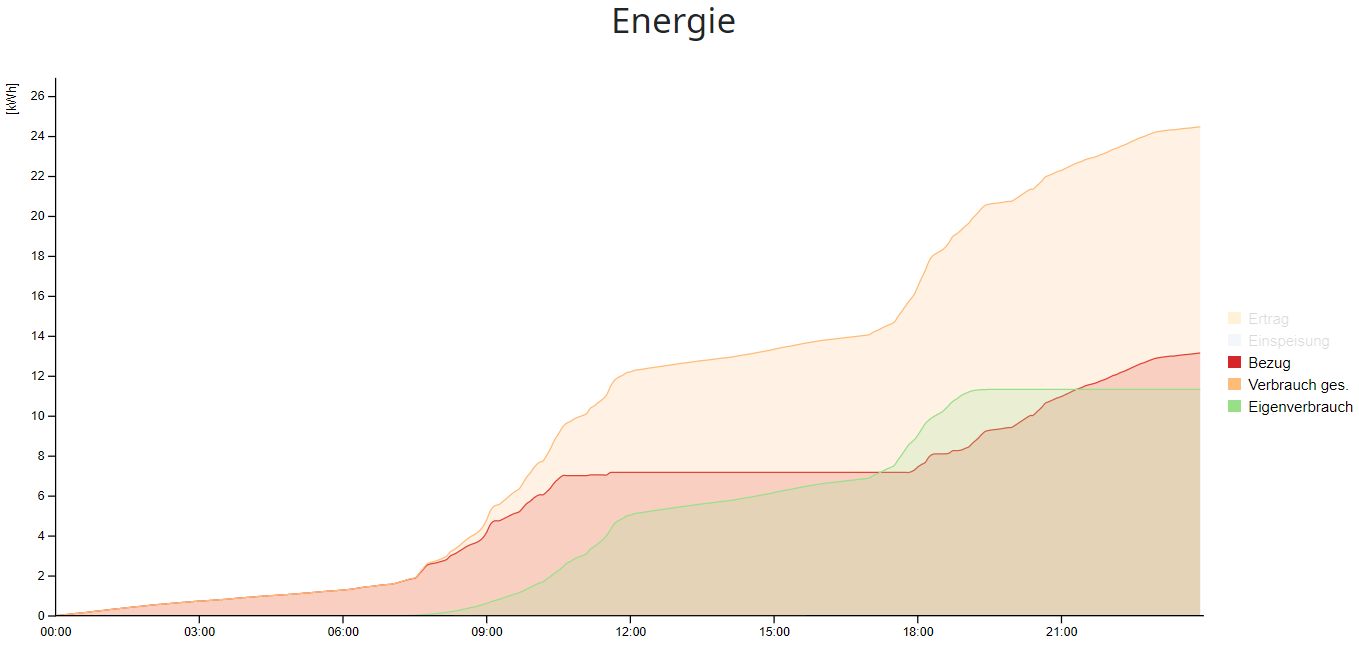

Eigenverbrauchsbilanz

Tastatur-Kürzel: Ctrl+B

Um eine Eigenverbrauchsbilanz zu erstellen, muss ein Verbrauchs­zähler installiert sein.

Eigenverbrauchsquote
Anteil des selbst genutzten Stroms am produzierten Strom
Autarkiegrad
Anteil des selbst genutzten Stroms am gesamten Stromverbrauch

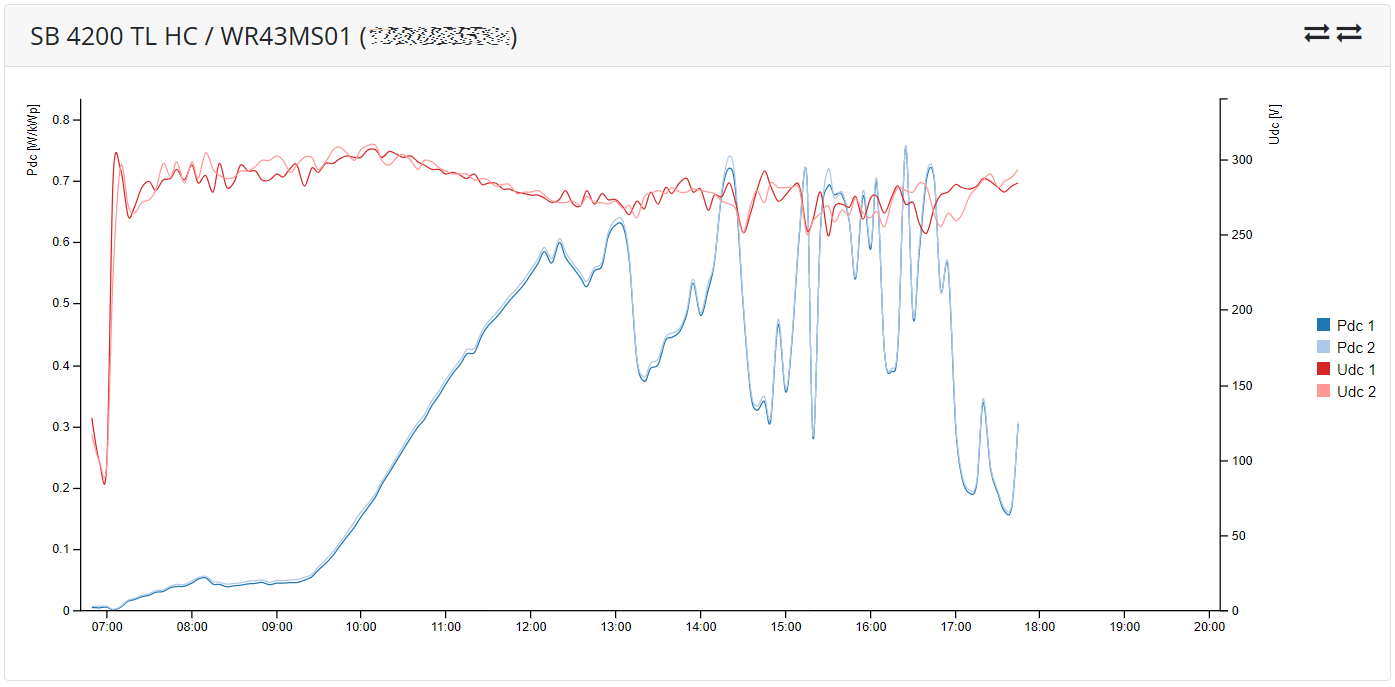

Stringübersicht

Tastatur-Kürzel: Ctrl+S

Zum besseren Vergleich kann auch hier die Skalierung der String-Leistung PDC auf Watt/kWp umgeschaltet werden.

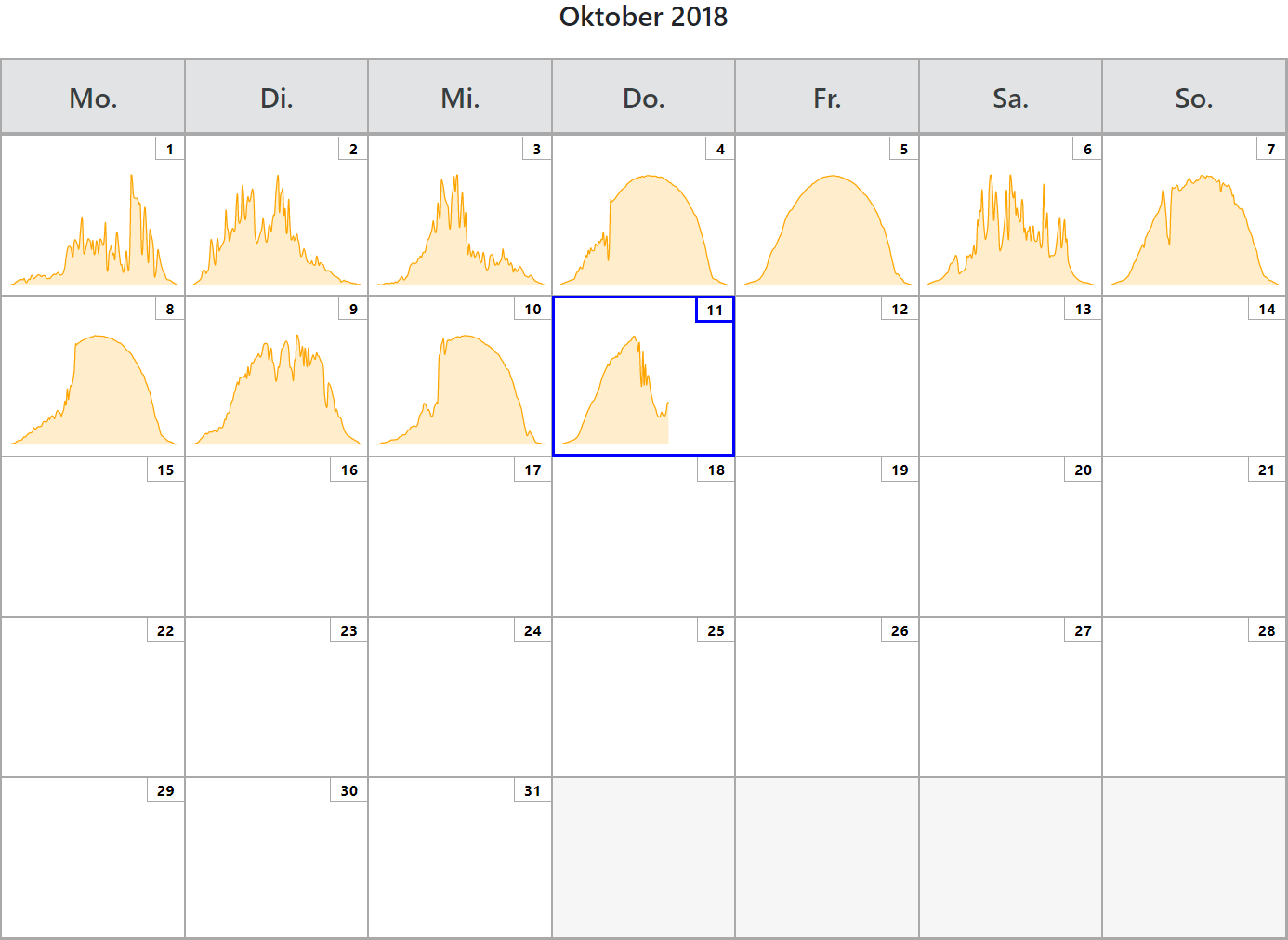

Monatskalender

Ertragsdaten eines Monats

Ein Klick auf den Monat führt zur Monats­übersicht und auf das Tages­datum zur ent­sprechenden Tages­übersicht.

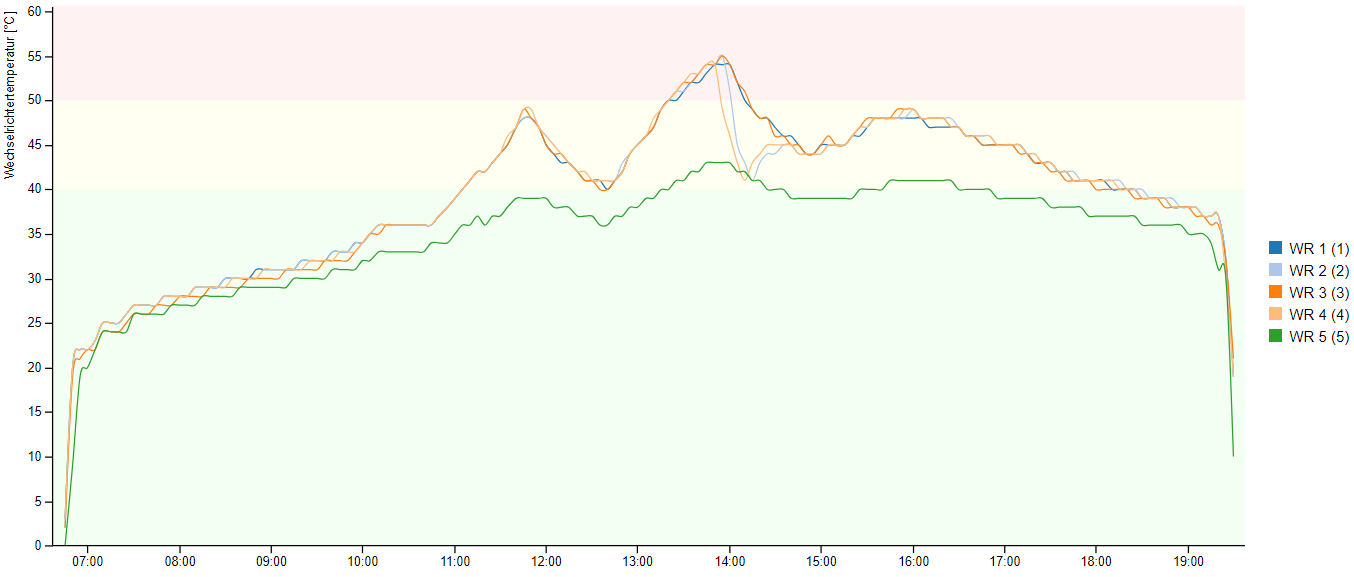

Wechselrichtertemperatur

Tastatur-Kürzel: Ctrl+M

Wenn der Solar-Log die Wechselrichtertemperaturen mitliefert, können diese angezeigt werden.

Am Anfang und am Ende eines Tages werden vom Solar-Log unplausible Werte geliefert, es ist hier im Screenshot eher unwahrscheinlich dass ein Wechselrichter bereits im September über Nacht auf 0°C abkühlt ...

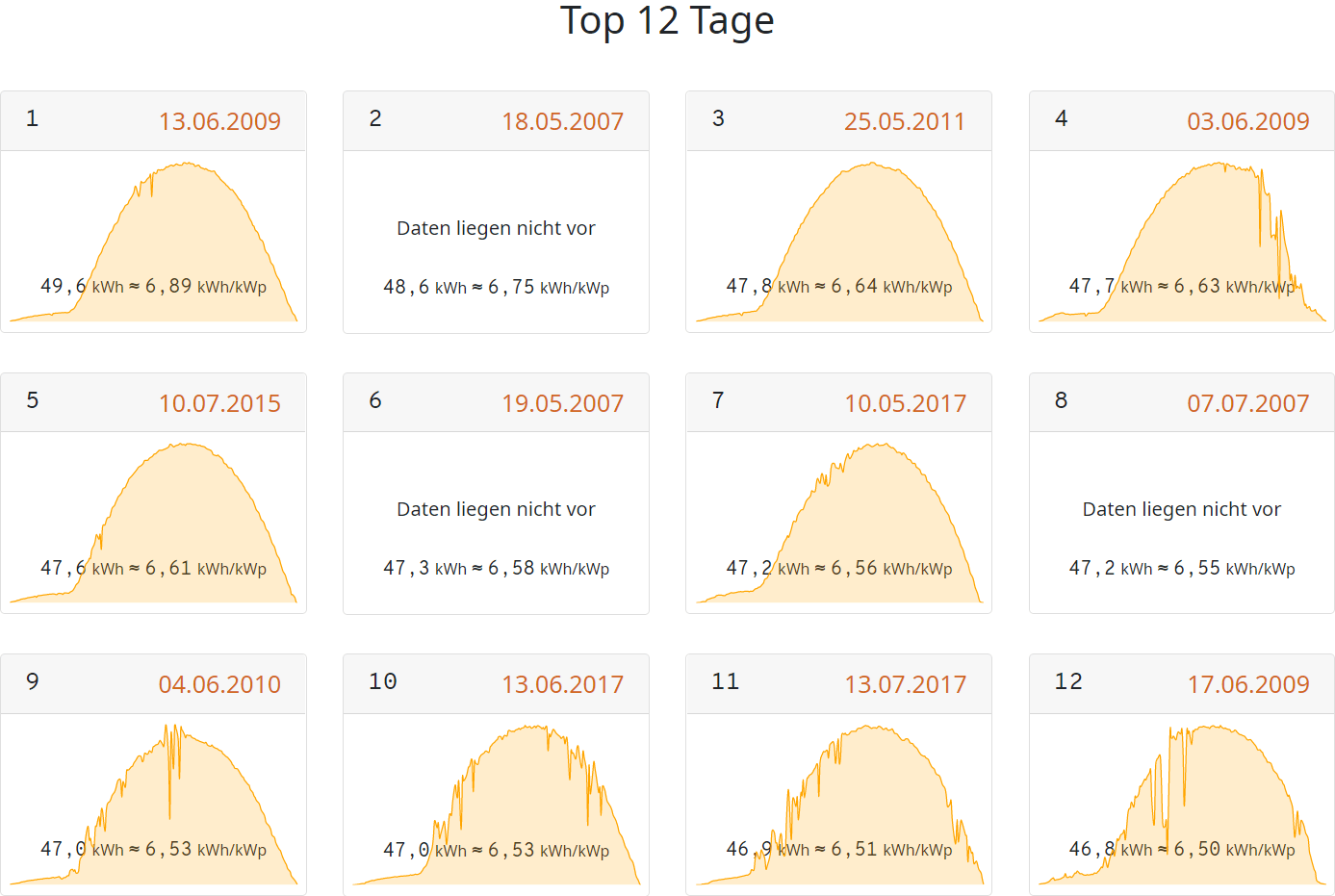

Top 12 Tage

Die besten 12 Tage insgesamt, das Diagram kann nur bei Vorhandensein der entsprechenden Tagesdatei erstellt werden.

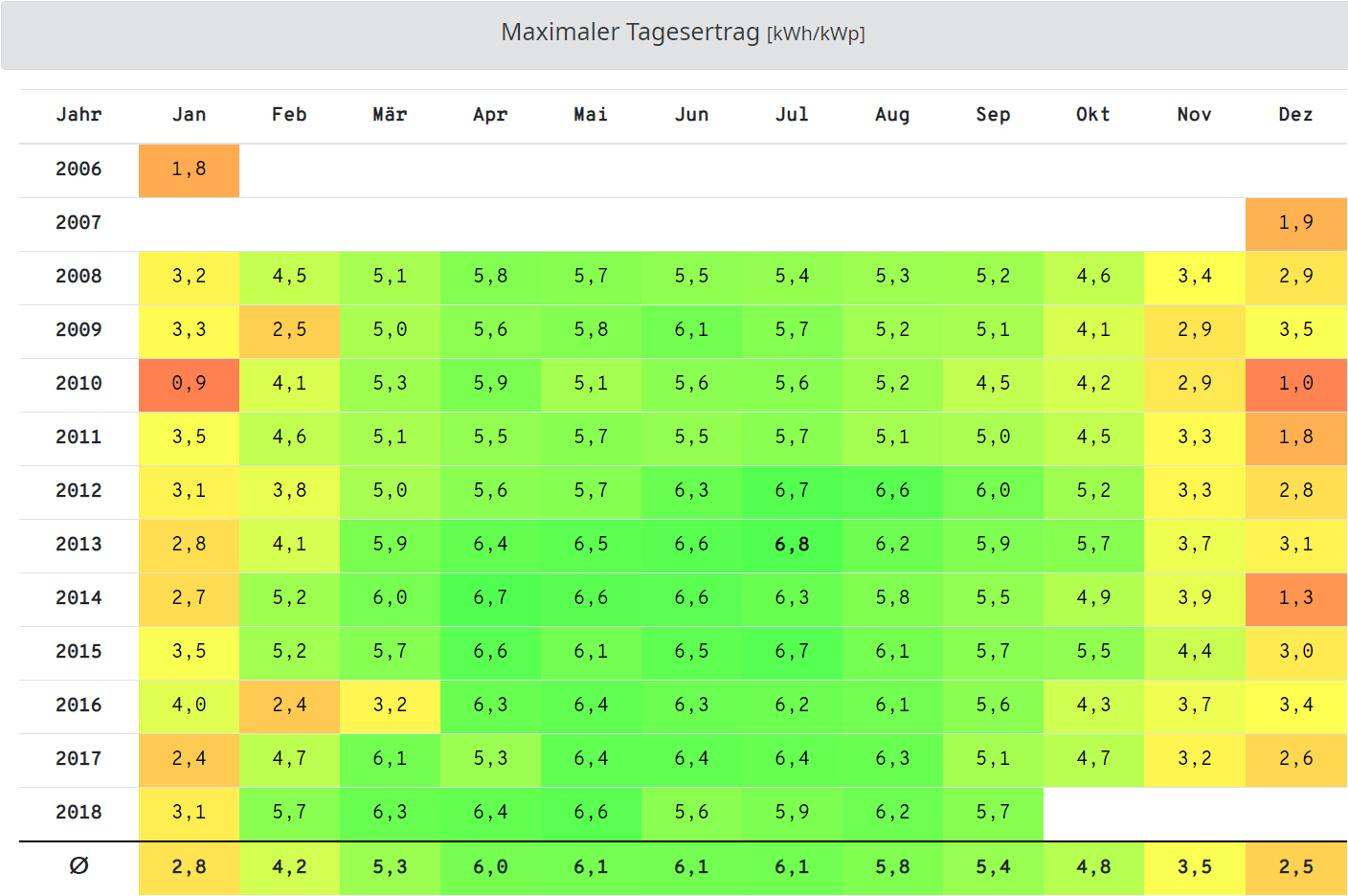

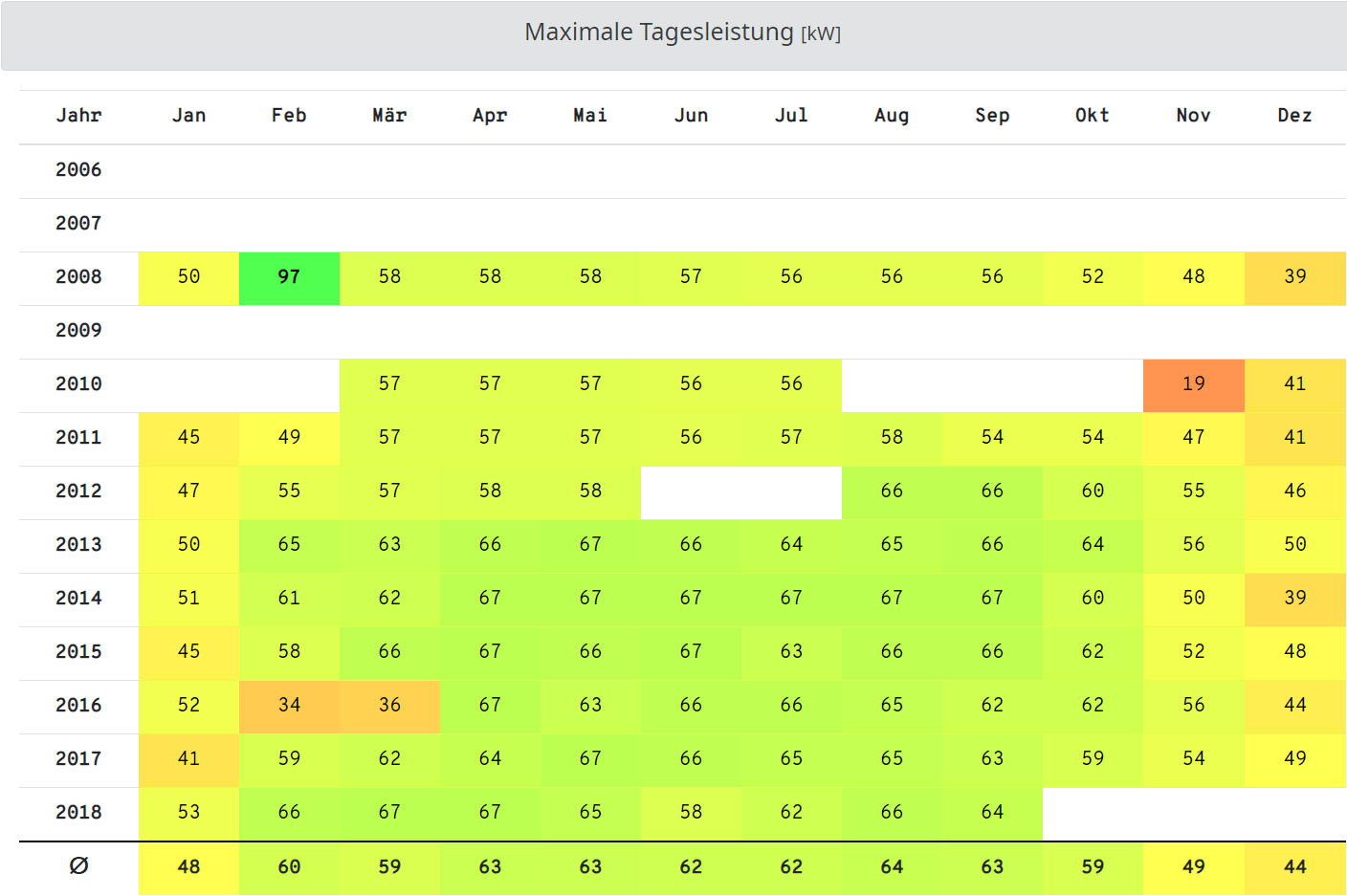

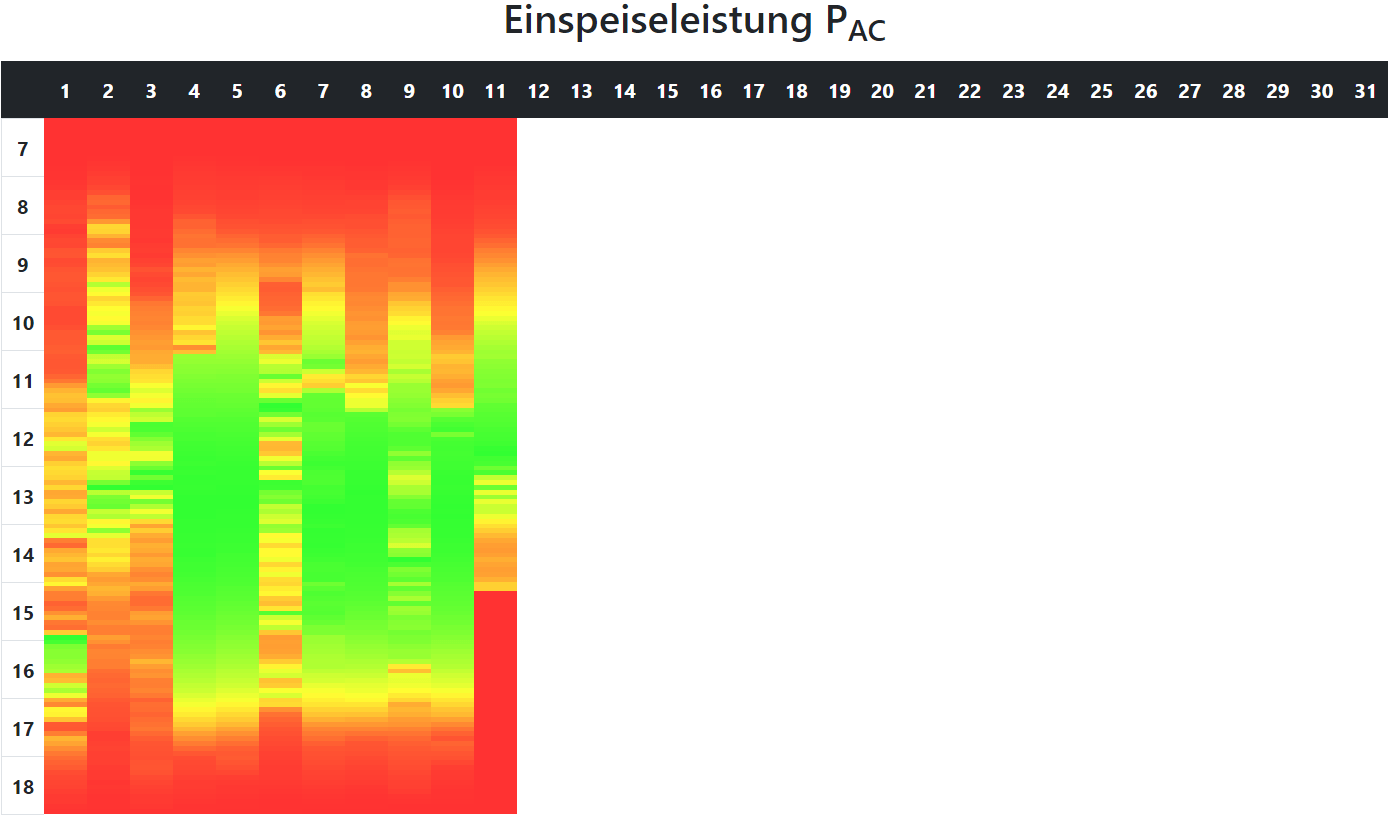

Heatmaps

Übersicht über die maximalen Tageserträge je Monat sowie die maximale Tages­leistung sofern die Datei days_hist.js die max. Tages­leistungen enthält.

Per Klick auf eine Zahl kann zur weiteren Analyse zum ent­sprechenden Monat navigiert werden.

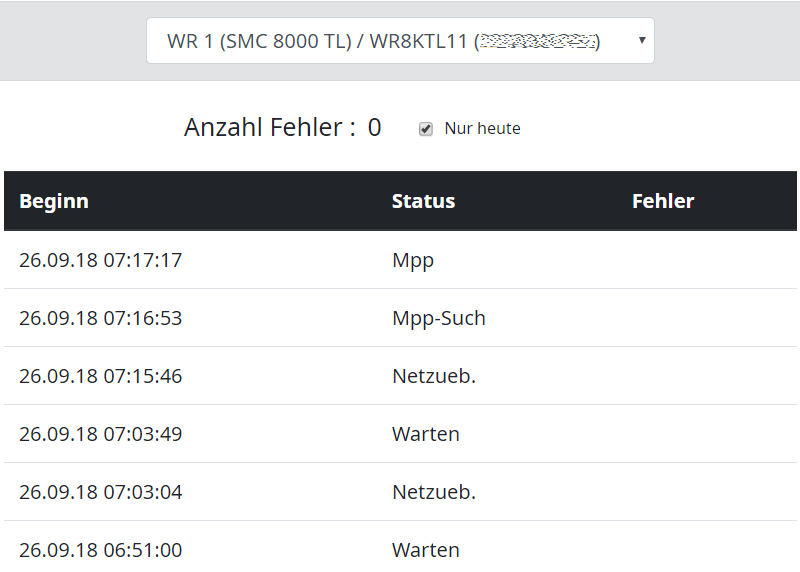

Ereignisprotokoll

Liste der aufgetretenen Ereignisse je Wechselrichter, per Vorgabe nur "heute".

Leistungsregelung

Befehle zur Leistungs­steuerung mit entsprechenden Prozent­zahl als Diagramm und der jeweiligen Dauer.

Analyse

Die Bestwerte jedes Jahres, die grünen Zellen sind die Bestwerte je Spalte, die roten entsprechend die schlechtesten.

Degradation

Es wird zuerst der Durchschnitt der jeweils 5 besten Tage des Jahres berechnet.

Danach wird jeweils die Veränderung zum Vorjahr ausgewiesen.

Bei 70%-Anlagen, deren max. Werte an der Abregelungsgrenze liegen, ist dies leider nicht so aussagekräftig.

Logbuch

Eine optional vorhandene Datei @logbuch.md wird in HTML umgewandelt und hier angezeigt.

Galerie

In der Galerie werden alle Bilder angezeigt, die im Unterverzeichnis /bilder liegen.

Es werden automatisch JPEG, PNG, GIF, BMP und TIFF Dateien als Bilder erkannt.

Handy / Tablet

Eine vernünftige Darstellung auf kleinen Displays ist dank des gewählten "mobile first"-Ansatz gewährleistet.

Es werden aber bestimmte Werte und die Legenden der Diagramme aufgrund des Platzangebotes nicht mit angezeigt.

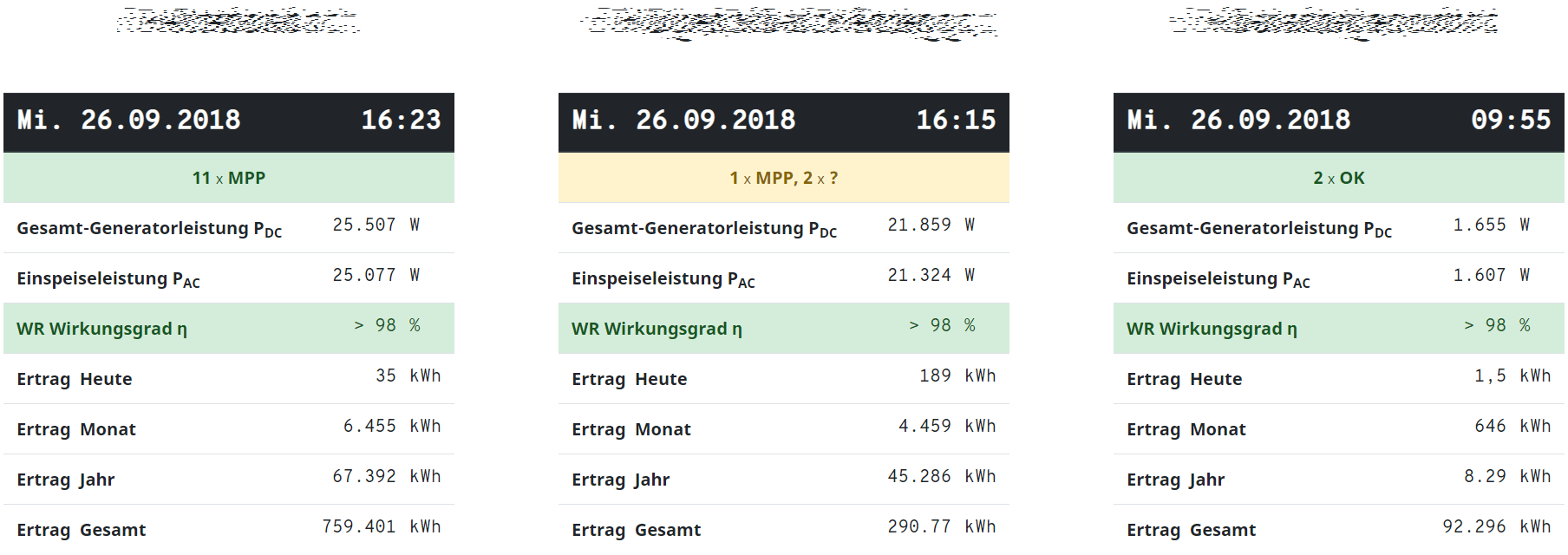

Großbildschirm

Fast alle Seiten eignen sich für Darstellung auf einem Groß­bildschirm, insbesondere die Start- oder die Status-Seite (sofern vorhanden).

Es werden dabei z.B. die Menü- und Fußzeile ausgeblendet und die gesamte Bildschirmbreite verwendet.

https://display.self.logger.solar/anlage

Auf diese Art können bis zu 6 Anlagen übersichtlich dargestellt werden.

https://display.self.logger.solar/anlage1/anlage2/...

Standardmäßig wird die Startseite dargestellt, um eine andere Seite anzuzeigen kann ein URL-Parameter angehängt werden:

https://display.self.logger.solar/anlage ?start=status

Optimiert dafür sind bisher die Startseite, der aktuelle Status und die Tagesübersicht.

Anpassungsmöglichkeiten

Datei @einstellungen.js
